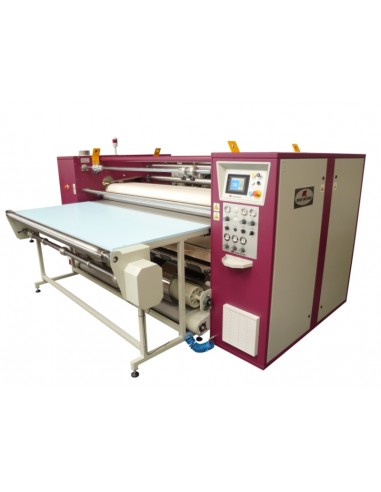

Calandra especial para impresión MOD 855, MONTI ANTONIO

Calandra especial en continuo para piezos y tejidos en rollo, para:

• Impresión por transferencia

• Reactivación de las tintas

• Termofijado

Polivalente y versátil, la máquina está diseñada para la impresión por transferencia en todas las siguientes

condiciones de trabajo:

• papel de impresión en rollo y material a estampar en rollo

• papel de impresión en rollo y material a estampar en piezas

• papel de impresión en hojas y material a estampar en piezas

CARACTERÍSTICAS DEL CILINDRO DE IMPRESIÓN:

-Diámetro: 500mm (19,69’’)

-Ancho cilindro: 2.200mm (86,61’’)

-Ancho de trabajo: 2.000mm (78,74’’)

CALENTAMIENTO Y CONTROL TEMPERATURA:

-El calentamiento del cilindro se efectúa mediante una resistencia en baño de aceite en completa ausencia

-de presión y aire. Sistema MONTI ANTONIO S.p.a.

-La temperatura del cilindro se programa a través de la pantalla táctil y se regula mediante una placa

electrónica. El control de la temperatura está equipado con un sistema de alarmas y de limitación de la

temperatura máxima (230ºC).

CONTROL DE TENSIONES:

-Control de tensión material a estampar en rollo:

• Entrada: freno a disco con regulación neumática + freno pieza

• Salida: enrollado por contacto sobre cinta transportadora a la salida

-Control de tensión papel de impresión en rollo:

• Entrada: freno a disco con regulación neumática

• Salida: motor independiente con regulación mediante potenciómetro

-Control tensión papel protección:

• Entrada: freno a disco con regulación neumática

• Salida: motor independiente con regulación mediante potenciómetro

OTROS DISPOSITIVOS INCLUIDOS EN LA MÁQUINA:

-Mesa corta de trabajo anterior, 1.200mm

-Cinta transportadora para descarga automática por la parte de atrás de la máquina

-Motores autónomos (independientes) con un sistema electrónico de sincronización

-Fieltro en NOMEX con sistema de regulación de tensión y sistema de centrado del fieltro automáticos

-Sistema incorporado de protección del fieltro en caso de black-out y/o de ausencia de aire comprimido.

-Gestión central de la máquina, incluidos los controles de temperatura, controlados por PLC programable para

la memorización de los datos de producción

-Panel interfaz con pantalla táctil en el frontal de la máquina para acceso a los distintos programas de trabajo.

DATOS TÉCNICOS:

-Potencia instalada: 32 kw

-Consumo eléctrico medio: 21 kw/h

-Presión aire comprimido: 6-8 bar

-Velocidad mecánica: 0.5 – 7.5 m/min.

-Medidas (con mesa anterior): ancho 3.520mm (138,58’’). Longitud 3.265mm (128,54’’). Altura 1.620mm (63,80’’)

-Peso neto (con mesa anterior standard de mm. 1.200): 3.150 kg
