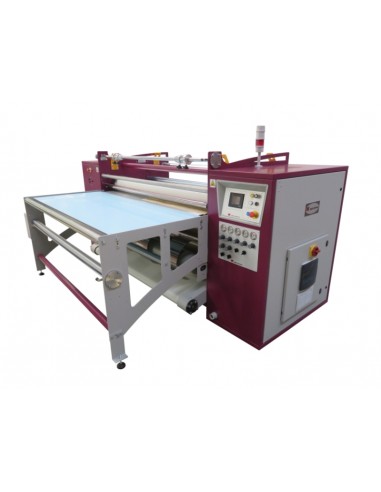

Calandra para impresión MOD 856, MONTI ANTONIO

Calandra especial en continuo para piezos y tejidos en rollo, para:

• Impresión por transferencia

• Reactivación de las tintas

• Termofijado

Polivalente y versátil, la máquina está diseñada para la impresión por transferencia en todas las siguientes

condiciones de trabajo:

• papel de impresión en rollo y material a estampar en rollo

• papel de impresión en rollo y material a estampar en piezas

• papel de impresión en hojas y material a estampar en piezas

CARACTERÍSTICAS DEL CILINDRO DE IMPRESIÓN:

-Diámetro: 350mm (13,78’’)

-Ancho cilindro: 1.800mm (70,87’’)

-Ancho de trabajo: 1.650 mm (65”)

CALENTAMIENTO Y CONTROL TEMPERATURA:

-El calentamiento del cilindro se efectúa mediante una resistencia en baño de aceite en completa ausencia

de presión y aire. Sistema MONTI ANTONIO S.p.a.

-La temperatura del cilindro se programa a través de la pantalla táctil y se regula mediante una placa

electrónica. El control de la temperatura está equipado con un sistema de alarmas y de limitación de la

temperatura máxima (230ºC).

CONTROL DE TENSIONES:

- Control de tensión material a estampar en rollo:

• Entrada: freno manual + freno pieza

• Salida: enrollado por contacto sobre cinta transportadora a la salida

-Control de tensión papel de impresión en rollo:

• Entrada: freno a disco con regulación neumática

-Control tensión papel protección:

• Entrada: freno a disco con regulación neumática

• Salida: enrollado con dispositivo neumático

OTROS DISPOSITIVOS INCLUIDOS EN LA MÁQUINA:

-Mesa corta de trabajo anterior, 800mm

- Cinta transportadora para descarga automática por la parte de atrás de la máquina

-Un motor

-Fieltro en NOMEX con sistema de regulación de tensión y sistema de centrado del fieltro automáticos

- Sistema incorporado de protección del fieltro en caso de black-out y/o de ausencia de aire comprimido.

-Gestión de la máquina controlada por PLC

-Panel interfaz con pantalla táctil en el frontal de la máquina

DATOS TÉCNICOS:

-Potencia instalada: 21 kw

-Consumo eléctrico medio: 15 kw/h

-Presión aire comprimido: 4-8 bar

-Velocidad mecánica: 0.3 – 4 m/min

-Medidas (con mesa): ancho 3.190mm (125,5’’). Longitud 2.400mm (94,4’’). Altura 1.450mm

(57’’)

-Peso neto: 1.800 kg
